双频多系统GNSS定位芯片

芯与物萤火虫CC00系列产品是芯与物研制的双频多系统高精度GNSS定位芯片，具有高精度、高灵敏度、低功耗、强抗干扰能力等特性。
该系列芯片面向全球应用，可同时支持BDS、GPS、GLONASS、Galileo、QZSS及NAVIC定位系统，基于内置高性能CPU和双精度浮点运算单元，可实现L1+ L5双频多系统的联合定位及片上RTK高精度定位，达到厘米级定位精度，可广泛适用于共享单车、电单车、手持机、智慧物流、智慧农业等应用领域。

了解更多

技术优势

高精度、小型化、一体化

基于先进工艺，实现了小型化和射频基带一体化的双频多系统高精度GNSS SoC设计

兼容北斗三号的双频多系统并行捕获、跟踪技术

支持BDS、GPS、GALILEO、Galileo、QZSS、SBAS及NAVIC多系统联合定位

支持多种定位模式

支持双频多系统单点定位模式，支持厘米级RTK定位模式

超高灵敏度

捕获灵敏度优于-149dBm，跟踪灵敏度优于-165dBm

支持有源天线检测

基于内置的检测电路，可有效实现低成本的天线检测功能

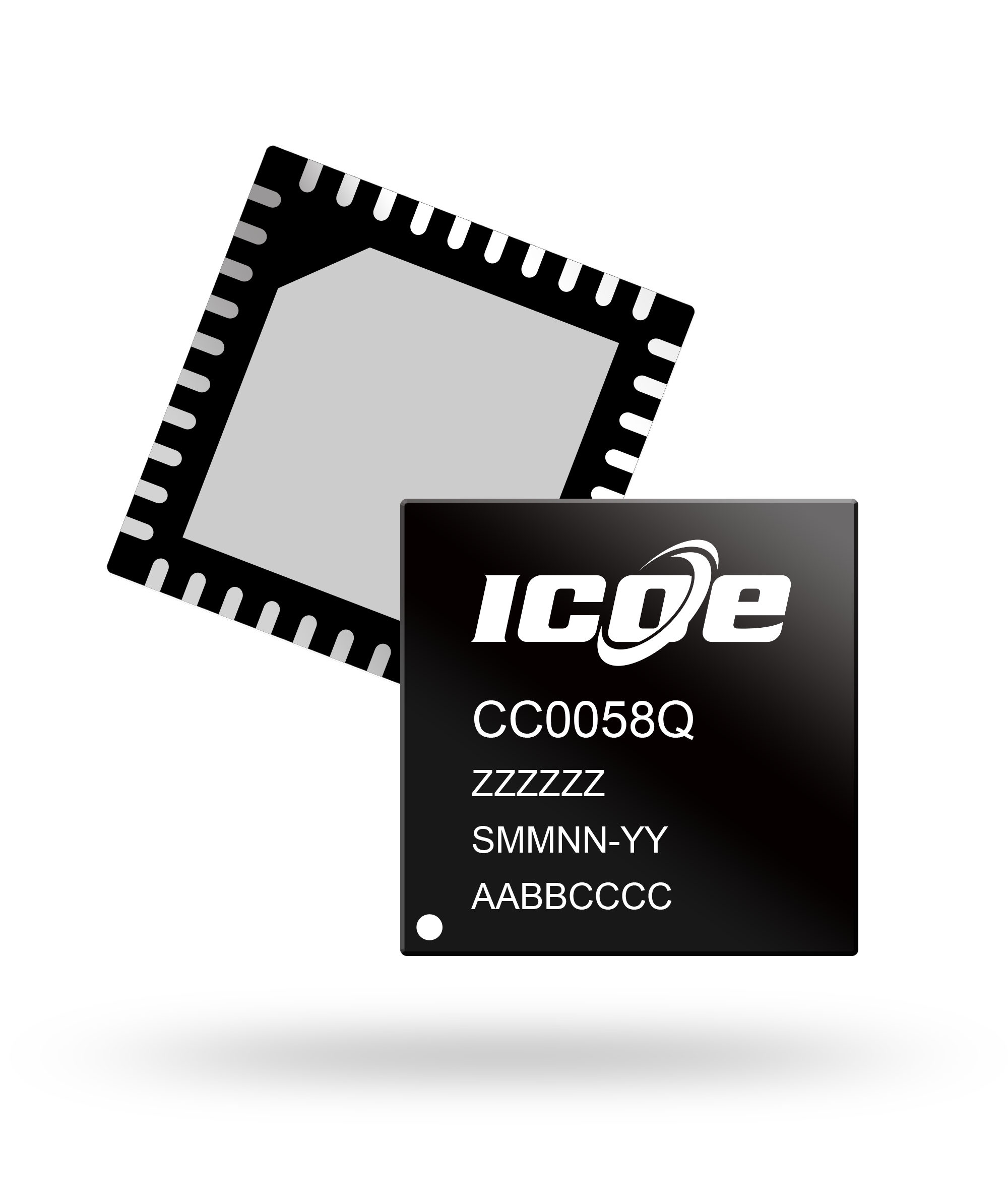

封装形式

QFN40：5x5x0.85(mm)，3000pcs/卷

产品规格

性能指标

支持星系频点

BDS: B1I、B1C^*、B2a、B2b^*
GPS: L1C/A、L5
GLONASS: L1
Galileo: E1B/C、E5b、E5a
QZSS: L1、L5
SBAS: L1
NAVIC: L5

定位精度^①

单点定位：定位精度(RMS)<1.0m （双频四系统，开阔天空）
RTK定位：定位精度(RMS）：1cm+1ppm（开阔天空）
速率精度：0.1m/s

授时精度（1PPS）

20ns

TTFF^②

冷启动：24s
热启动：1s
重捕获：1s

灵敏度^③④

冷启动(dBm)：-149
热启动(dBm)：-157
跟踪(dBm)：-165
重捕获(dBm)：-160

跟踪功耗

双频：68mW
单频：45mW

更新频率

单点定位：1Hz~10Hz
RTK定位：1Hz

数据格式

NMEA-0183，ICOE协议

其他

主电源

1.7V~3.6V

IO电源

1.7V~3.6V

备电

1.7V~3.6V

通讯接口

UARTⅹ2，I²C^*ⅹ2，SPI^*ⅹ2

工作温度

-40~+85℃

存储温度

-40~+125℃

可靠性及认证

符合JEDEC标准，符合RoHS及REACH要求

封装尺寸

QFN：5ⅹ5ⅹ0.85(mm)，3000pcs/卷

应用限制

动态范围≤4g
高度≤18,000m
速度≤500m/s

注：
^①模拟器下33m/s直线匀速运动场景
^②仪器下测试，卫星信号强度达到-130dBm
^③在-130dBm下CN0为41dB/Hz条件下测试结果
^④外接LNA条件下测试^*代表该功能在开发中^{^{（产品详细参数以最新版产品规格书为准）}}
