增强型双频多系统RTK定位模组

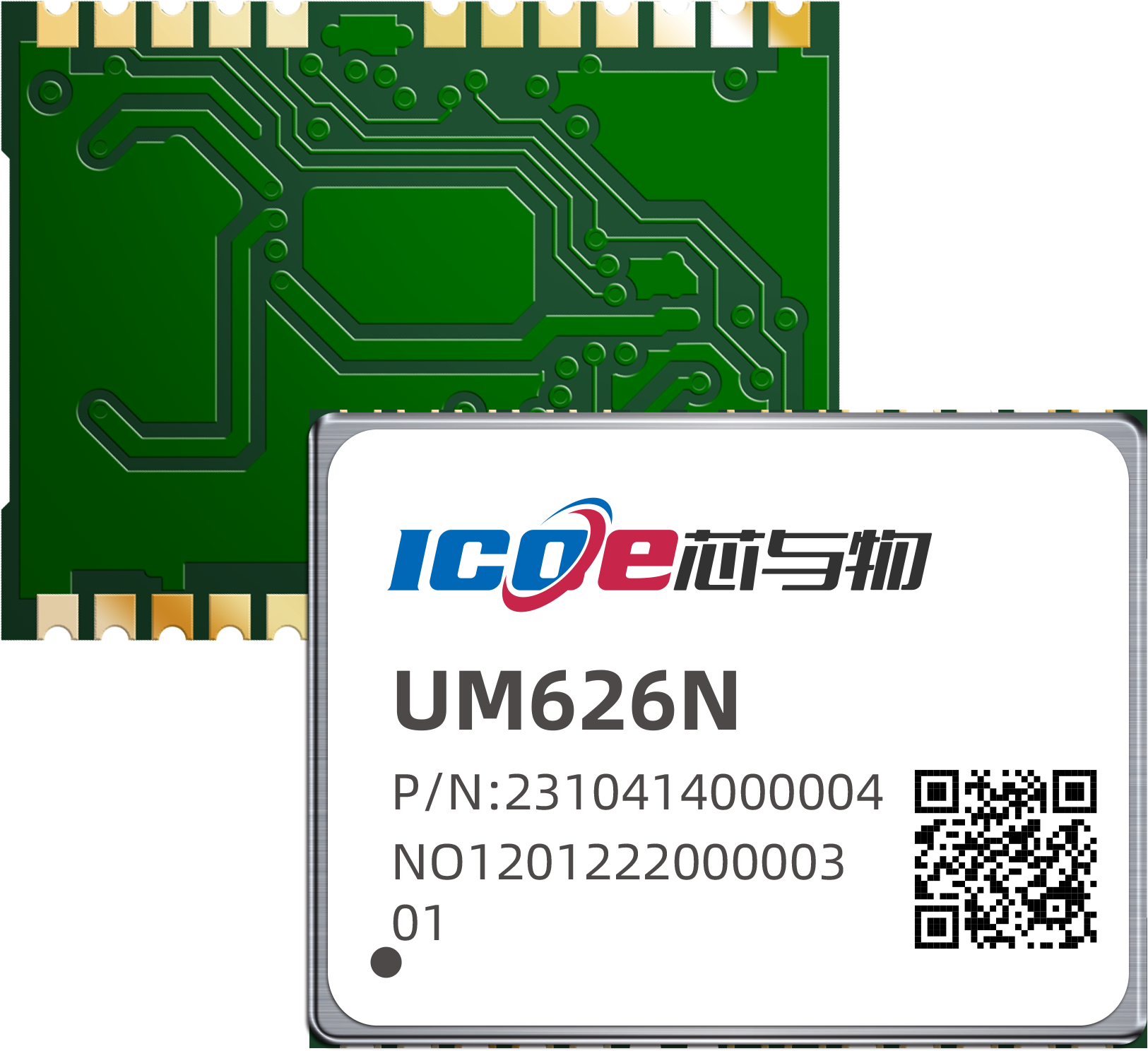

UM626N是芯与物研制的增强型双频多系统厘米级RTK定位模组，该模组基于芯与物新一代射频基带及高精度算法一体化GNSS芯片，内置高性能CPU，并集成双精度浮点处理器及RTK专用协处理器，采用先进低功耗工艺，可实现10Hz的RTK定位结果输出，提供厘米级高精度定位结果，可同时支持基站和移动站两种工作模式。模组支持UART、SPI、I2C等通信接口，可广泛适用于各类高精度行业应用。

了解更多

技术优势

高精度

支持双频多系统片上RTK定位解算，定位精度可达1cm

高更新率

RTK 更新速率最高可达10Hz

观测量

支持原始观测量输出，可工作于基准站模式

多模式

支持双频原始观测量输出，支持基准站应用

低功耗

双频RTK跟踪功耗低至100mW

封装形式

LCC：12.2x16.0x2.4(mm)，卷带包装，500pcs/卷

产品规格

性能指标

支持星系频点

BBDS: B1I、B1C^*、B2a、B2b^*
GPS: L1C/A、L5
GLONASS: L1
Galileo: E1、E5a
QZSS: L1C/A、L5

定位精度^①

单点定位：定位精度<1.0m （CEP50，双频四系统，开阔天空）
RTK定位：定位精度：1cm+1ppm（CEP50，开阔天空）
速率精度：0.1m/s

TTFF^②

冷启动：24s
热启动：1s
重捕获：1s

灵敏度^③④

冷启动(dBm)：-148
热启动(dBm)：-155
跟踪(dBm)：-164
重捕获(dBm)：-155

功耗

捕获：100mW（双频四系统）
跟踪：100mW（双频四系统）

差分数据

RTCM V3.2/3.3

初始化时间

＜5s（典型值）

初始化可靠性

＞99.9％

更新频率

1Hz~10Hz

数据格式

NMEA-0183，ICOE协议

观测精度(RMS)

星系频点	BDS	GPS	GLONASS	Galileo
B1I/BIC*/L1C/A/E1/G1伪距	30cm	30cm	50cm	30cm
B1I/BIC*/L1C/A/E1/G1载波相位	2mm	2mm	2mm	2mm
B2a/L5/E5a伪距	10cm	10cm		10cm
B2a/L5/E5a载波相位	2mm	2mm		2mm

其他

主电源

2.7V~3.6V

通讯接口

UARTⅹ2，I²C^*ⅹ1，SPI^*ⅹ1

MSL

3级

工作&存储

-40℃~+85℃

封装尺寸

24PIN LCC：12.2x16.0x2.4(mm)，卷带包装，500pcs/卷

注：
^①模拟器下33m/s直线匀速运动场景
^②仪器下测试，卫星信号强度达到-130dBm
^③在-130dBm下CN0为41dB/Hz条件下测试结果
^④外接LNA条件下测试^*代表该功能在开发中^{^{（产品详细参数以最新版产品规格书为准）}}
